TF-Ⅱシリーズ
卓上型流量計
特長
- 卓上型（デスクトップ）流量計で設置場所を変更できるようにコンパクト設計された製品です。
- 本器は25 L/mタイプのTF-ⅠシリーズとTF-Ⅱの50．100 L/mタイプがあります。
| 用途 | 一般産業・理化学用 |
| 設置場所 | デスクトップ用 |
| 標準流量 | 流量：100mL/m～100L/m |
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
仕様一覧表
| 型 式 | TF-Ⅱ | |
|---|---|---|
| 適用ガス | Ar，N2，CO2，O2，H2，He 他 | |
| 流量範囲 | 50L/m，100L/m | |
| 設計圧力/方式 | □MPa/□式 | |
| 入口継手 | φ8.5mmホース継手 | |
| 出口継手 | φ8.5mmホース継手 | |
| 流量精度 | フルスケール±5%以内 | |
| 質量 | 0.8kg | |

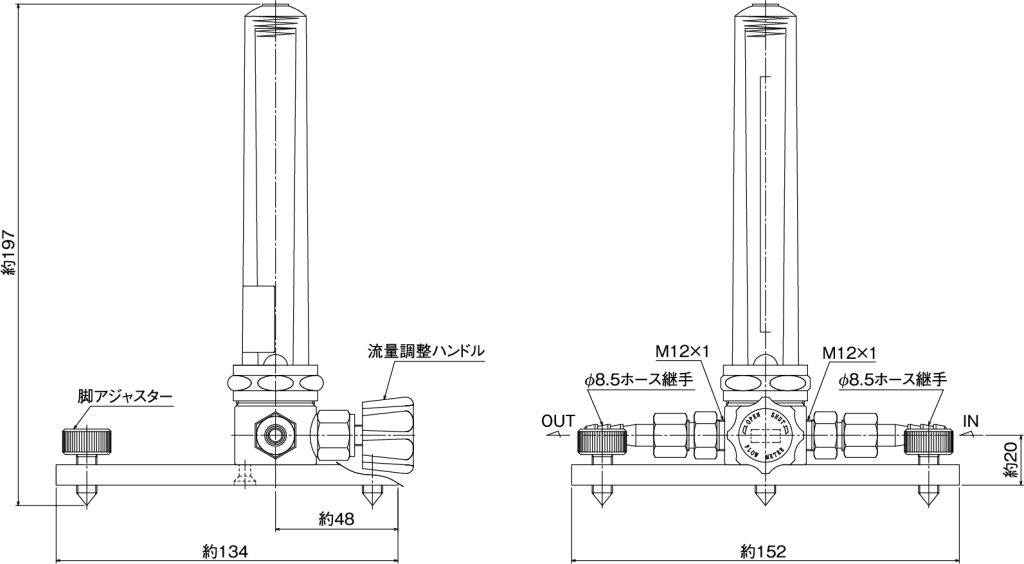

外観図
主要部材質
| 流量計本体 | C3604BD |
|---|---|
| 流量計カバー | PC |
| ホース継手 | C3604BD |
| Ｏリング | NBR |
| 目盛管 | AS樹脂 または ガラス |
