DNシリーズ
円形流量計
特長
- 溶接のシールドガスAr、CO2、MAGガス用で耐衝撃性を向上することを目的に開発された製品です。
- 本製品はオリフィスを利用し、形状を円形にして本体カバーを金属にすることで、耐衝撃性を向上しました。又、目盛版にガスが触れない為、目盛りが曇りにくい構造になっています。減圧機能内蔵オプション”R ”はコンパクト設計でスペースがない場所には最適です。
| 用途 | 一般産業用 |
| 設置場所 | 配管用 |
| 標準流量 | 流量：30L/m |
［オプション］
- ECORE
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
仕様一覧表
| 品 番 | DN-30L-□□-V |
|---|---|
| 名 称 | 円形流量計 |
| 適用ガス | Ar，CO2 |
| 入口圧力（P1） | 0.3MPa |
| 流量範囲 | 3～30L/m |
| 設計圧力/方式 | 0.3MPa/OUT式 |
| 入口継手 | UNF3/4-16袋ナット |
| 出口継手 | M12×P1オス |
| 流量精度 | フルスケール±7%以内 |
| 質量 | 0.5kg |

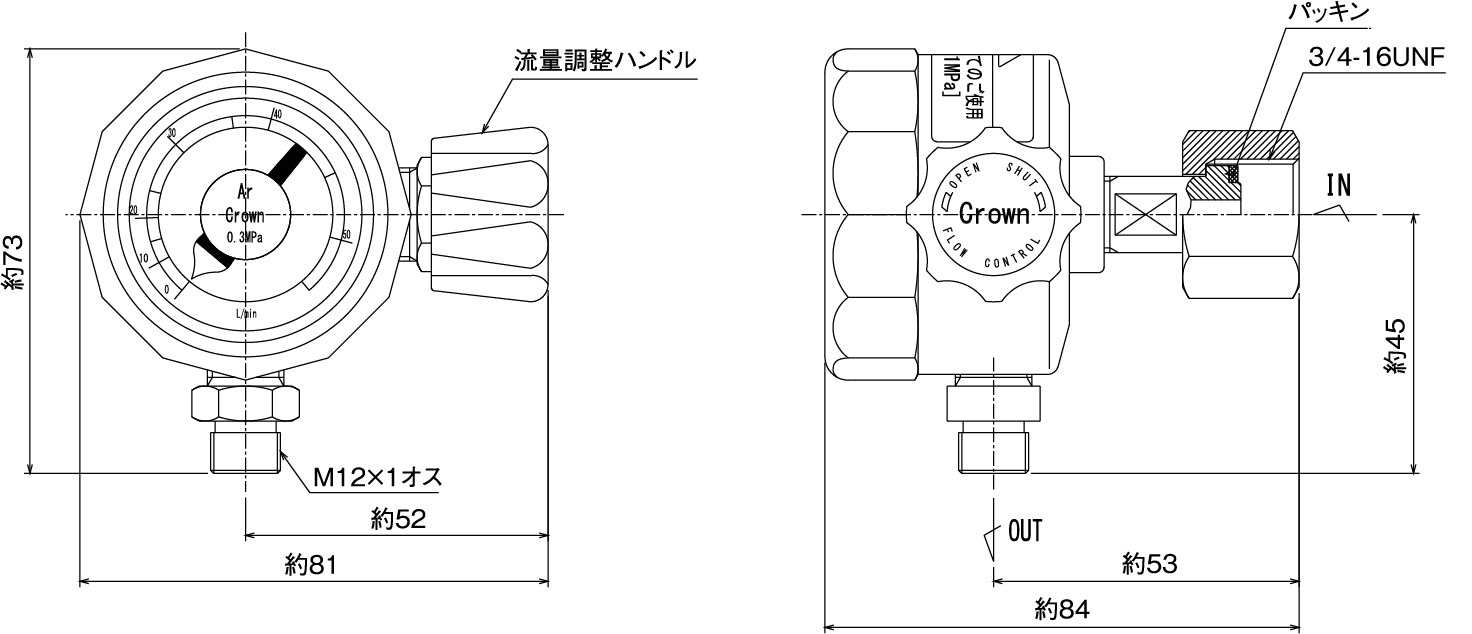

外観図
主要部材質
| 流量計本体 | A5052BD |
|---|---|
| 蓋ネジ | C3604BD |
| 透明板 | PMMA（アクリル樹脂） |
| Ｏリング | NBR |
品番コード
