NP1Nシリーズ
ノーヒーター型圧力調整器
New
特長
- 大気の熱エネルギーを利用した電気を使用しないノーヒーター型の「省エネ」「節電」
に配慮された炭酸ガス用圧力調整器です。
また、多数ご使用いただいている溶接機用シールドガス用でお使い場合は、流量計の出口
側に弊社の「ECORE」シリーズ製品を取付けることにより一層（究極）の省エネを実現します。 - 元圧計を設けた仕様となっており、容器（ボンベ）の圧力監視が可能です。尚、接点付圧力計
等により警報監視も可能です。 - 炭酸ガスと同様、エチレン・笑気ガスなど減圧時の温度降下の大きいガス用としても最適で
す。特にエチレンガスは電気を使用しないため、安全にご使用いただけます。
| 用途 | 一般産業用 |
| 設置場所 | ボンベ配管取付用 |
| 標準流量 | 参考流量：25L/m |
仕様一覧表
| 品 番 | NP1N-4-5AB6-2RFH85-F25 (例) | |
|---|---|---|
| 適用ガス | 炭酸ガス、MAGガス[Ar:80%+CO2:20%]、エチレン、笑気ガス | |
| 高圧側圧力計 | 25MPa計 | |
| 低圧側圧力計 | 0.6MPa計 | |
| 入口圧力（P1） | CO2：11.8MPa以下、MAG：14.8MPa以下 | |
| 調整圧力（P2） | 0～0．4MPa | |
| 流量計 | 目盛範囲 | 1～25L/min |
| 流量計方式 | OUT式 | |
| 設計圧力 | 0.2MPa | |
| 入口継手 | W22-14山(右)袋ナット | |
| 出口継手 | φ8.5mmホース継手 | |
| 付属品 | ボンベパッキン(ナイロン) 2枚 | |
| 質量 | 2.7kg | |

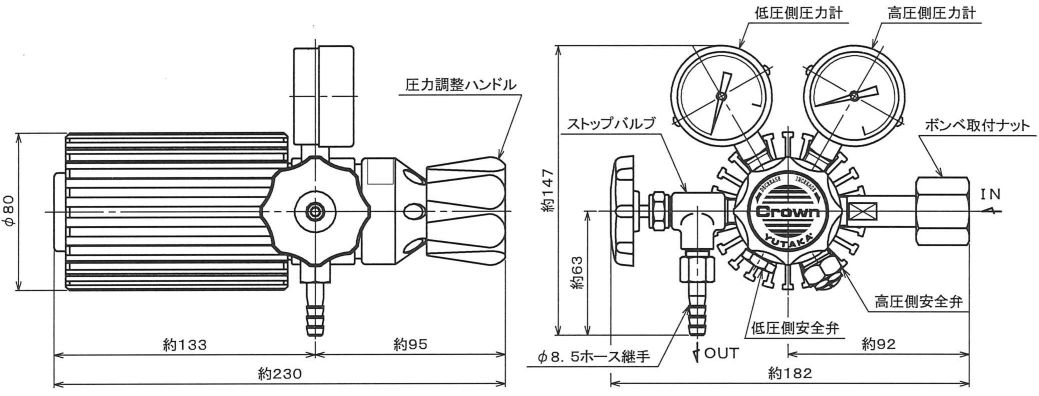

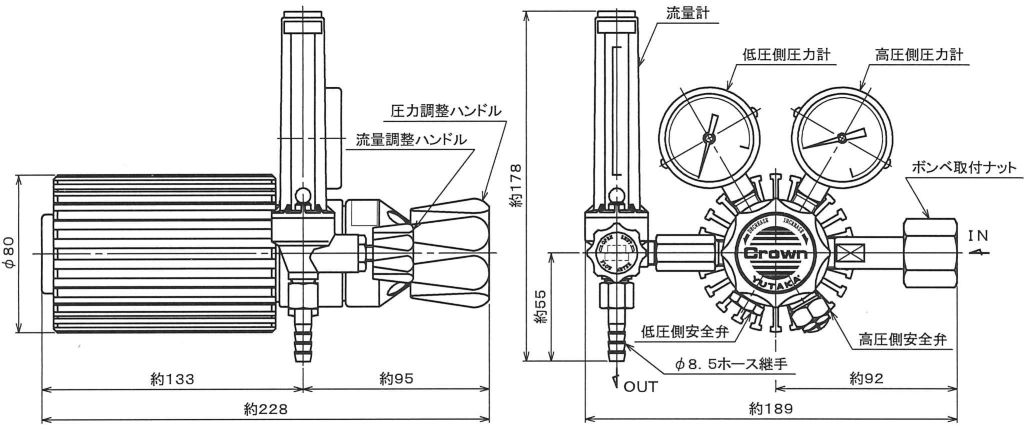

外観図
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
主要部材質
| 調整器本体 | C3604BD |
|---|---|
| 調整器カバー | ADC12 |
| フィンカバー | A6063S-5 |
| 弁座 | C3604BD |
| 弁シート | PTFE、U |
| ダイヤフラム | PBP（リン青銅） |
| 安全弁シート | NBR、U |

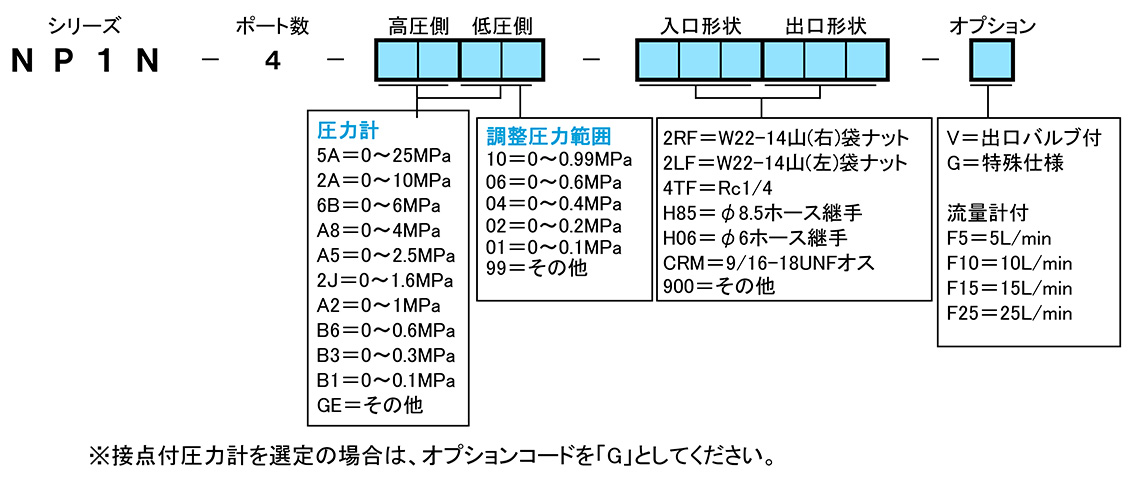

品番コード
