FR-ⅠLLシリーズ
圧力調整器
特長
- 配管取付用調整器で1500 L/mまで供給できる大流量タイプの製品です。
- FR-ⅠLLは真鍮製品、SR-ⅠLLはステンレス製品で瞬時圧力特性（閉塞時上昇圧力）に優れた製品です。又、真鍮製、ステンレス製でも寸法・基本性能は変わりません。
| 用途 | 一般産業用 |
| 設置場所 | 配管取付用 |
| 標準流量 | 参考流量：1500L/m |
［オプション］
- 本体加工Rc3 /4です。パイプ、チューブ、フランジ継手等は別途ご用命ください。
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
仕様一覧表
| 型 式 | FR-ⅠLL | |
|---|---|---|
| 主要材質 | 真鍮製 | |
| 適用ガス | Ar，N2，Air，O2 他 | |
| 高圧側圧力計 | 1.6MPa計又は2.5MPa計 | なし |
| 低圧側圧力計 | 0.6MPa計，1MPa計，1.6MPa計 | |
| 入口圧力（P1） | 0.99MPa以下 | |
| 調整圧力（P2） | 0～0.4MPa，0～0.6MPa，0～0.9MPa | |
| 入口継手 | Rc3/4 | |
| 出口継手 | Rc3/4 | |
| 質量 | 9kg | |
外観図

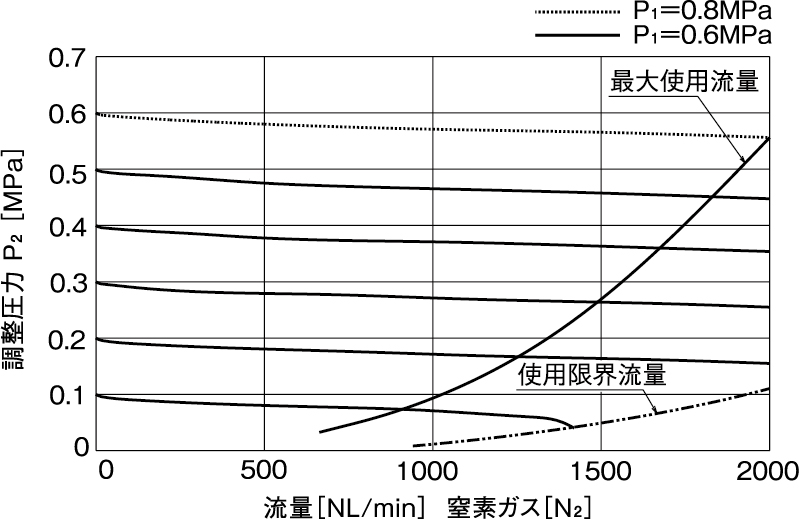

流量曲線図
［備考］ ■ 上記データは、標準仕様での参考値です。また、ガス温度等により変動します。
主要部材質
| 調整器本体 | C3604BE |
|---|---|
| 調整器カバー | C3604BE |
| ダイヤフラムカバー | － |
| 弁座 | C3604BD |
| フィルター | Bs（真鍮） |
| 弁シート | PTFE |
| ダイヤフラム | NBR |
| ダイヤフラム保護板 | － |
