FR-ⅠLL-Dシリーズ
圧力調整器
特長
- 自立式パイロット型圧力調整器（PAT ）の独自技術の製品です。
- 本器はパイロット式構造を採用していますので、瞬時圧力特性に優れた製品です。2000 ～8000 L/mを供給時の圧力変動はありません。工場でのN2メイン配管用には最適です。
| 用途 | 一般産業用 |
| 設置場所 | 配管取付用 |
| 標準流量 | 参考流量：6000L/m |
［オプション］
- 本体加工Rc1・1 /4です。パイプ、フランジ継手等は別途ご用命ください。
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
仕様一覧表
| 型 式 | FR-ⅠLL-D | |
|---|---|---|
| 適用ガス | Ar，N2，Air，O2 他 | |
| 高圧側圧力計 | 1.6MPa計又は2.5MPa計 | なし |
| 低圧側圧力計 | 0.3MPa計，0.6MPa計，1MPa計，1.6MPa計 | |
| 入口圧力（P1） | 0.99MPa | |
| 調整圧力（P2） | 0～0.2MPa，0～0.4MPa，0～0.6MPa，0～0.8MPa | |
| 入口継手 | Rc１・1/4 | フランジ継手 20A，25A 他 |
| 出口継手 | Rc１・1/4 | フランジ継手 20A，25A 他 |
| 質量 | 17kg | － |

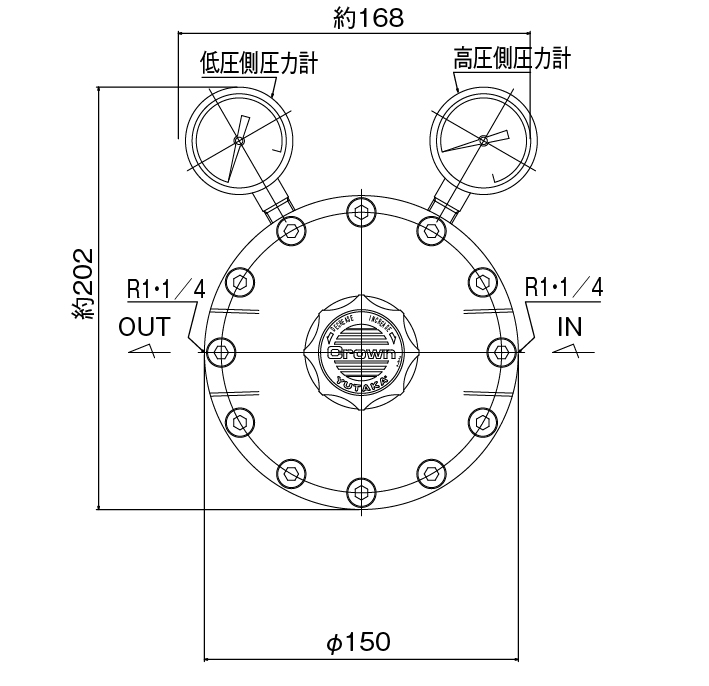

外観図

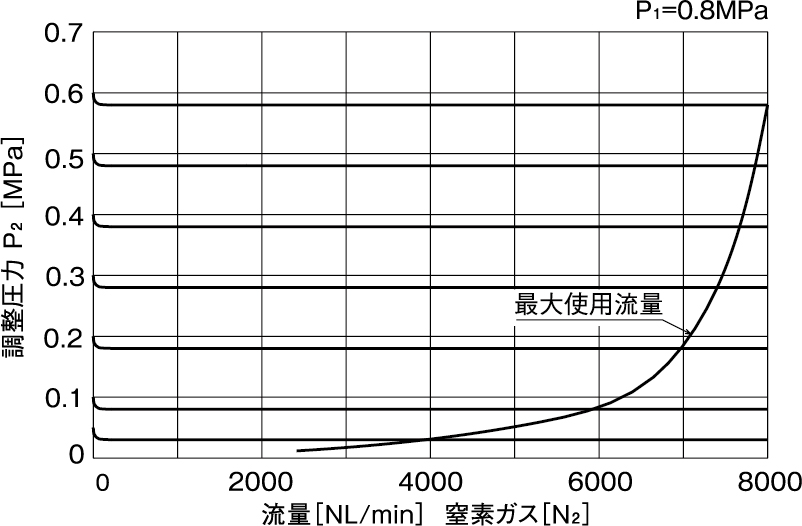

流量曲線図
［備考］■ 左記データは、標準仕様での参考値です。また、ガス温度等により変動します。
主要部材質
| 調整器本体 | C3604BE |
|---|---|
| 調整器カバー | C3604BE |
| 裏蓋 | C3604BE |
| 弁シート | PTFE |
| ダイヤフラム | NBR |
| フィルター | Bs（ブロンズ） |
