FR-4Lシリーズ
高圧調整型圧力調整器
特長
- 高圧調整型の圧力調整器で、旧FR-4 L製品より基本性能を向上させた後継製品です。
- 本製品はオプションで、ボンベ取り付け仕様と配管取り付け仕様を選んでいただけます。
| 用途 | 一般産業用 |
| 設置場所 | ボンベ・配管用 |
| 標準流量 | 参考流量：1000L/m |
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
仕様一覧表
| 型 式 | FR4L-4-5A5A-2RF4TF-V |
|---|---|
| 高圧側圧力計 | 25MPa計 |
| 低圧側圧力計 | 25MPa計 |
| 入口圧力（P1） | 14.8MPa以下 |
| 調整圧力（P2） | 0～14.8MPa |
| 入口継手 | W22-14山（右）袋ナット |
| 出口継手 | Rc1/4 |
| 付属品 | ボンベパッキン（ナイロン）×2枚 |
| 質量 | 3.1kg |

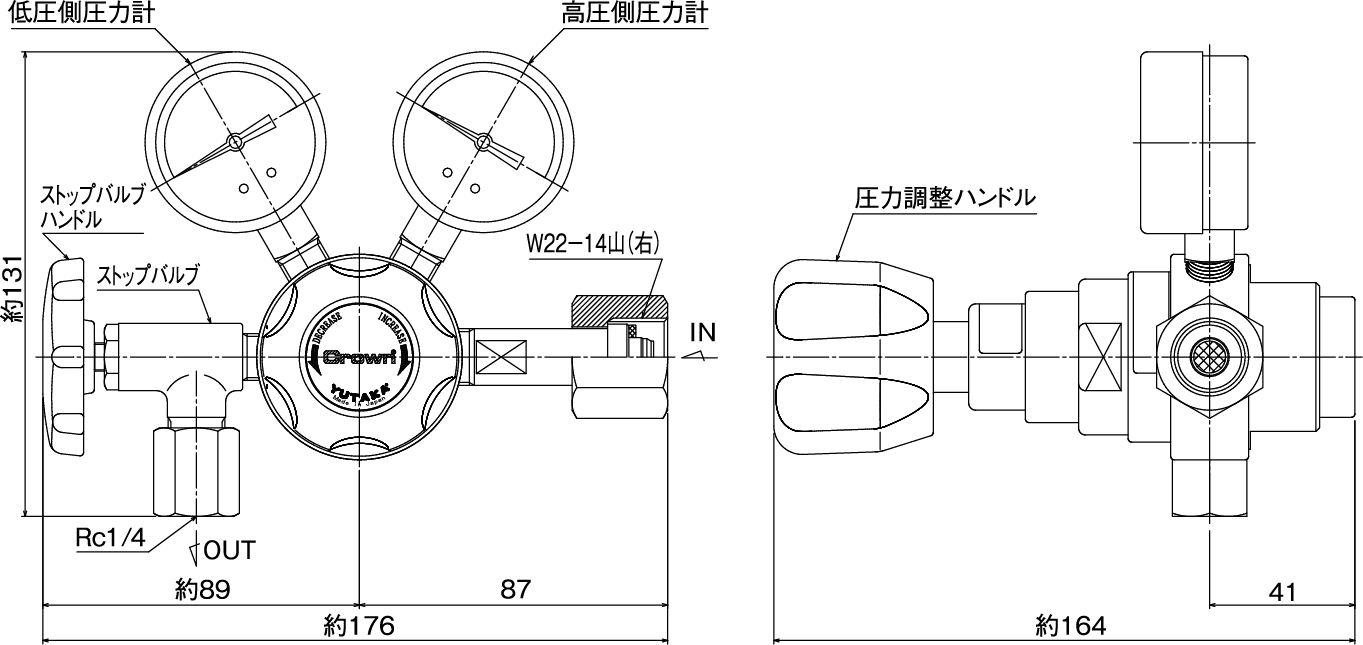

外観図

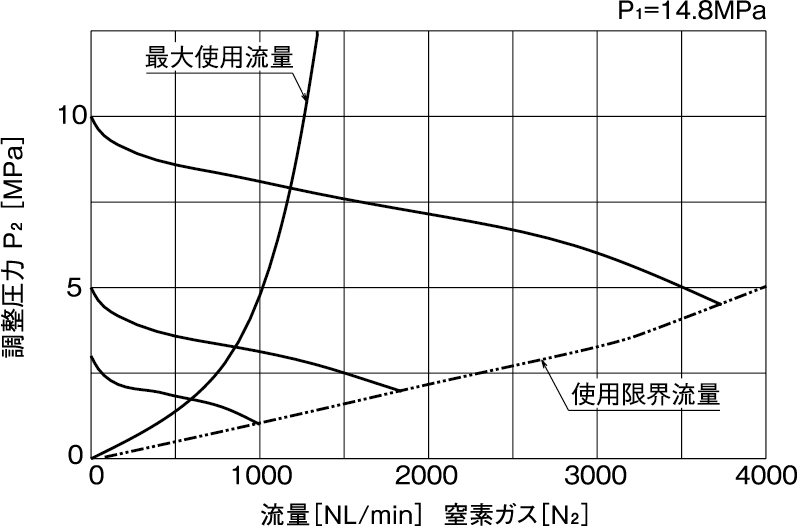

流量曲線図
［備考］ ■ 左記データは、標準仕様での参考値です。また、ガス温度等により変動します。
主要部材質
| 調整器本体 | C3604BD |
|---|---|
| 調整器カバー | C3604BD |
| 弁座 | C3604BD |
| 弁シート | PCTFE |
品番コード
