SCHシリーズ
加温器
特長
- 炭酸ガスを大流量供給する条件化で温度低下を防ぐ為の製品で、ヒーターを利用した加温器です。
- 本器は集合架台に取り付ける形状で、供給流量によって12 ～ 80㎥ /hまで幅広い流量に対応するため、８種類のラインナップを揃えています。
| 用途 | 一般産業用 |
| 設置場所 | ボンベ取付・配管用 |
| 標準流量 | － |
［注意事項］
- ガス加温器には減圧機構がありません。減圧装置（調整器）と組合せて使用する場合は、熱効率を良くするため調整器の直前（入口側）に接続してください。
- 液体窒素、液化酸素の低温容器やサイフォン管式ボンベに取付けてのご使用はできません。
- 防爆構造ではありませんので、メタンガス等の可燃性ガスや支燃性ガスには使用しないでください。
- 1㎥ /h＝16 .667 L/min
仕様一覧表
| SCH-2 | SCH-4 | SCH-6 | SCH-8 | SCH-10 | SCH-12 | ||
|---|---|---|---|---|---|---|---|
| 使用圧力 | 14.8MPa以下 | ||||||
| 標準流量 | CO2 圧力 7.5MPa以下 |
12N㎥/h | 19N㎥/h | 39N㎥/h | 54N㎥/h | 70N㎥/h | 80N㎥/h |
| CO2 圧力 7.5MPa以上 |
2.5N㎥/h | 4N㎥/h | 8N㎥/h | 11N㎥/h | 14N㎥/h | 16.5N㎥/h | |
| N2 | 50N㎥/h | 72N㎥/h | 120N㎥/h | 160N㎥/h | 200N㎥/h | 240N㎥/h | |
| 入口継手 | W22-14山（右）袋ナット | ||||||
| 出口継手 | W22-14山（右）オス | ||||||
| ヒーター容量 | 200W | 400W | 600W | 800W | 1000W | 1200W | |
| 電圧 | 100V (特注で200V,220V可) | ||||||
| 付属品 | ボンベパッキン（ファイバー）×2枚 | ||||||
| 質量 | 2.3kg | 2.5kg | |||||

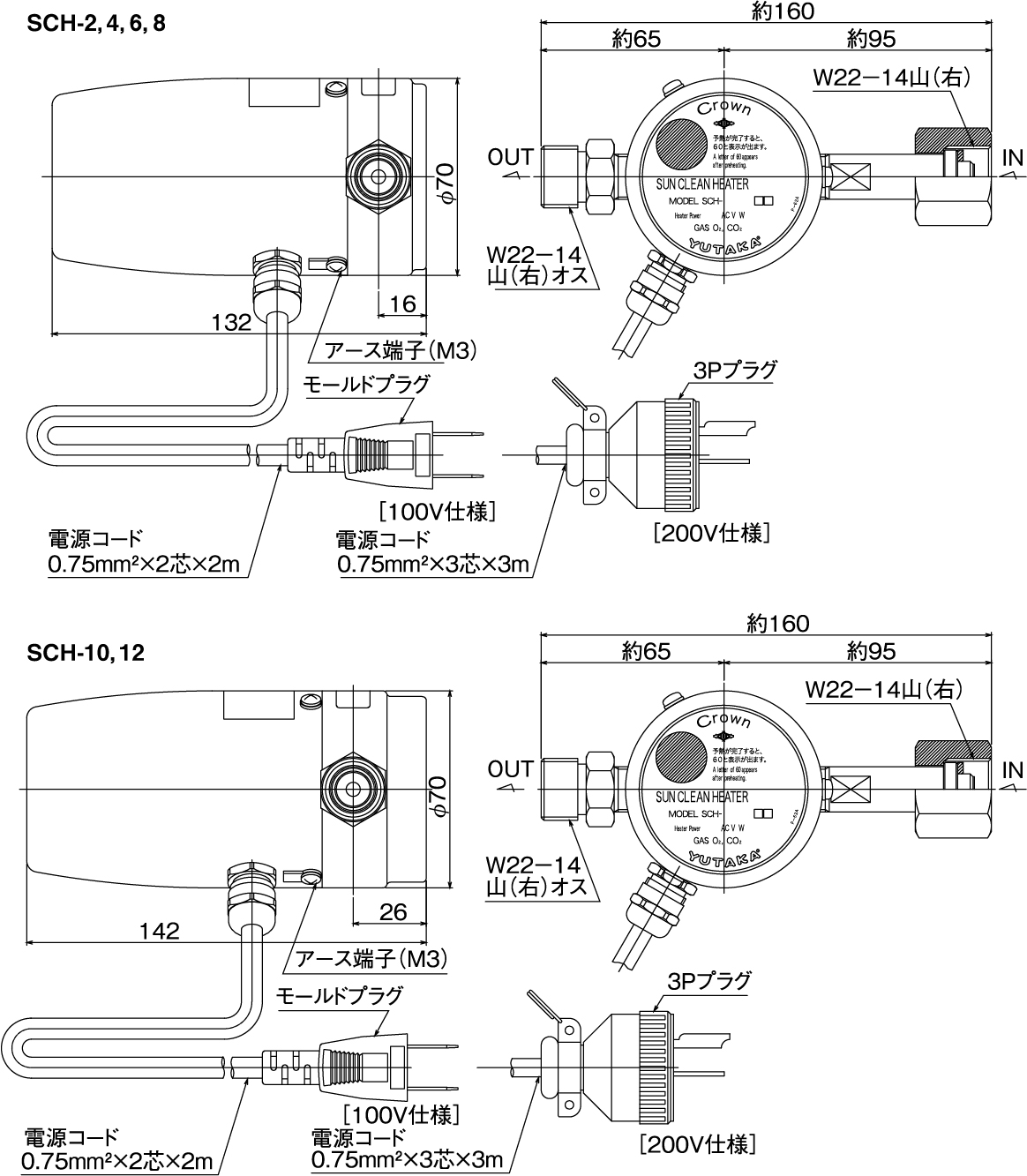

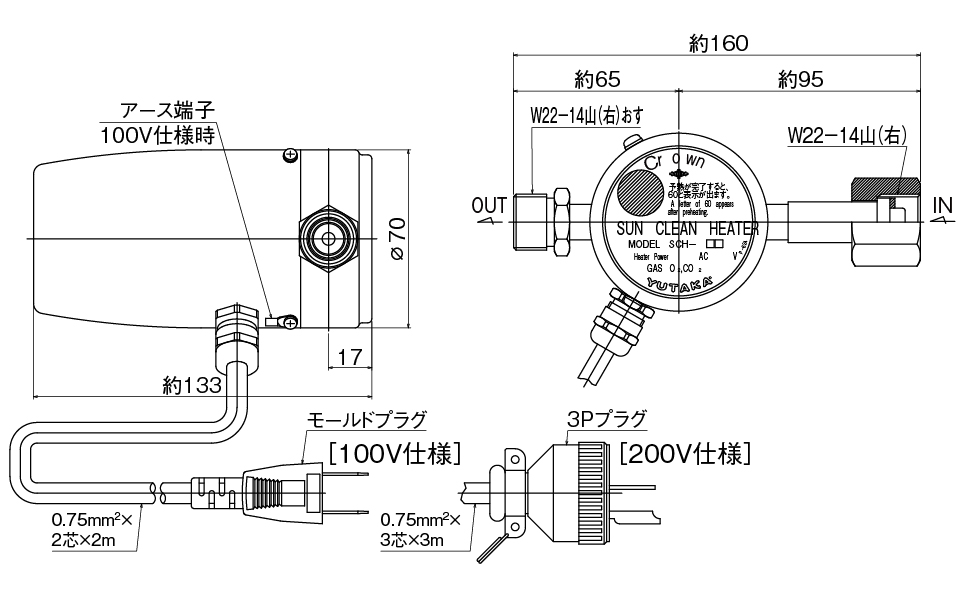

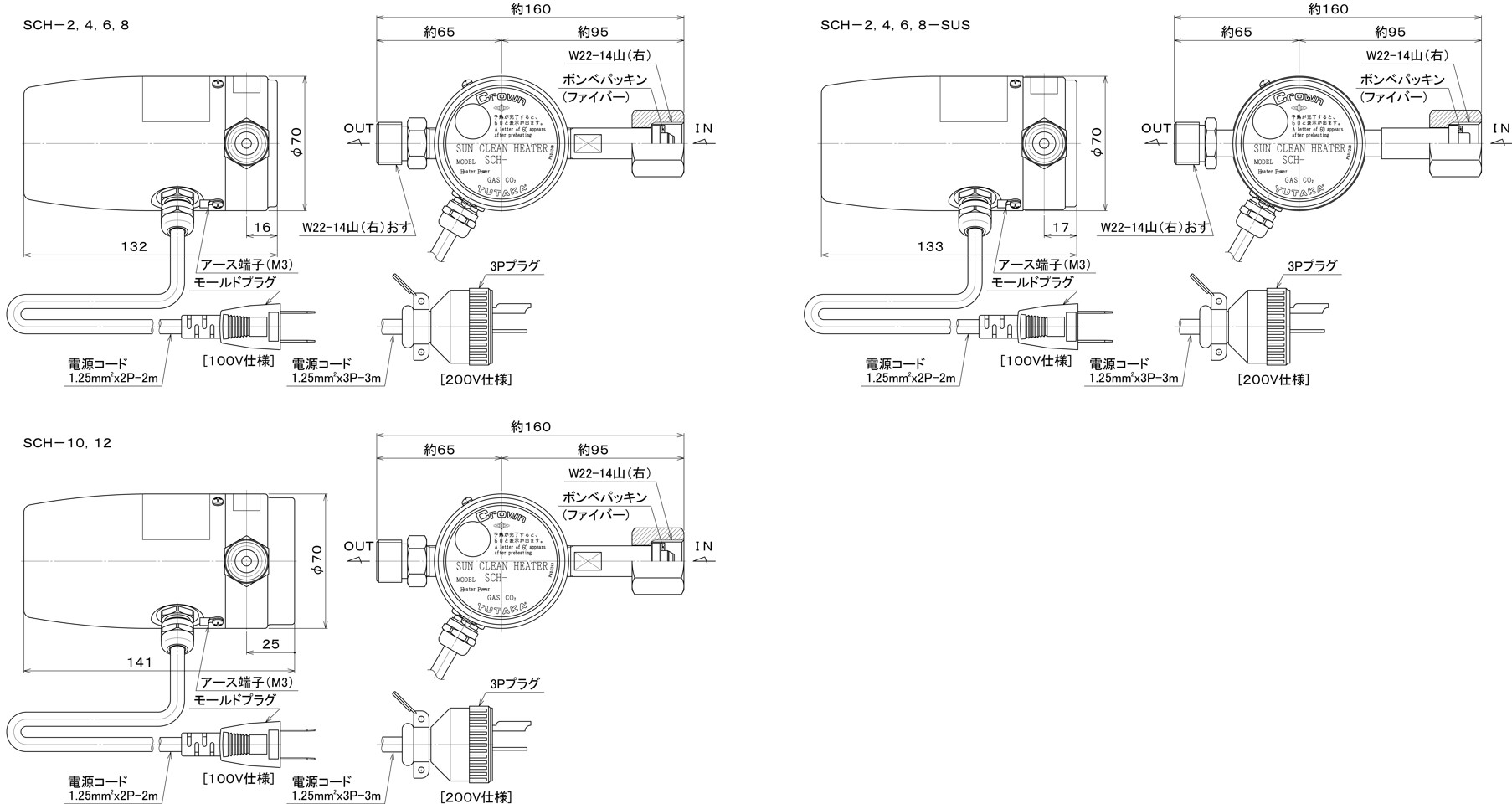

外観図
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
主要部材質
| 加温器本体 | C3771BE |
|---|---|
| 加温器カバー | SPCC |
| 導入筒 | C3604BD |
| ボンベ継手 | C3604BD |
| ボンベ取付ナット | C3604BD |
