HPRLシリーズ

H2ステーション用大流量超高圧型圧力調整器

HPRLシリーズ

機能
H2 100MPa
材質
SUS製 Ni当量 28.5以上
標準流量
340m3/h以上


特長

  • オフサイト式水素ステーションの蓄圧ユニットに圧縮水素を充填するための圧力調整器です。
  • 主要部材質は、JIS G4303 SUS316 Ni 当量28 .5 以上を使用しています。
  • 新設計のピストン式減圧機構を採用し、超高圧に対応しながら安定した圧力調整ができます。
  • シンプルな一段減圧方式ですが、元圧変動量による出口圧力の変化量を、最小限に抑えました。
  • トレーラー等にて運搬した圧縮水素を本製品を用いて一旦減圧し、圧縮機にて再度昇圧することで、蓄圧器に圧縮水素を効率よく充填することができます。
  • 水素ステーションへの充填以外に、使用後のガスを回収し再度昇圧する用途にも最適です。
  • 接ガス部は、全て高圧ガス保安法を順守した強度計算による肉厚を確保した設計となって
  • おります。

用途 水素ステーション用
設置場所 配管・装置用
標準流量 340㎥/h

[注意事項]

  • 本製品には安全弁(逃がし弁)は付いておりません。必ず配管上に安全弁を設置の上、ご使用願います。
  • 圧力調整ハンドル付オプション仕様は、オプションコードGを選定してください。
  • NPTねじは、高圧ガス保安法一般高圧ガス保安規則第7条の3第2項第14号の規定に該当する場合、使用できません。

[外観図備考]

  • 単位:mm
  • 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。

仕様一覧表

[備考]  ■※注1 JIS G4303 SUS316 Ni 当量28 .5以上。
品 番 HPRL-2-6710-□□□08F HPRL-2-1305-08F08F-G
入口圧力 100~1.5MPa 20~1.5MPa
出口圧力 0.5~0.82MPa 0.5~0.7MPa
設計温度 -10~+50℃ -10~+50℃
使用流量(H₂) 70㎥/h( nor)( P1=2MPa 時) 340㎥/h( nor)( P1=2MPa 時)
元圧変動量 0.32MPa 未満( P1:100→1.5MPa 時) 0.2MPa 未満( P1:20→1.5MPa 時)
入口継手 1/4~9/16″HP またはMP C&T 接続 NPT1/2 めす
出口継手 NPT1/2 めす NPT1/2 めす
付属品 なし なし
主要部
材質
本 体 SUS316 SUS316 ※注1
背圧弁シート PI PI

外観図

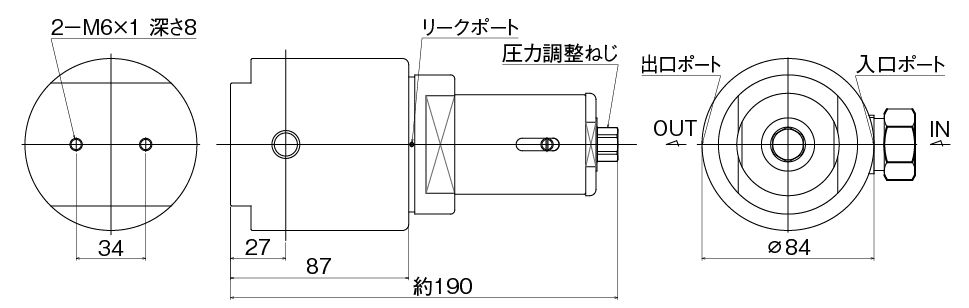

HPRL-2 -6710 -□□□08 F

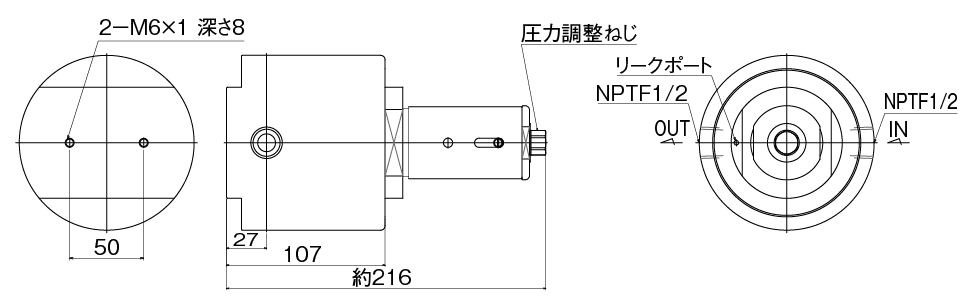

HPRL-2 -1305 -08 F08 F-G

流量特性

※1 公益財団法人水素エネルギー製品研究試験センター(HyTReC)における実測値
※2 Air による実測値の水素H₂換算値

品番コード
