PG・50mmステンレス製圧力計
商品／ステンレス製圧力計
特長
- 理化学用圧力調整器Gシリーズに採用している圧力計です。
オプション
圧力計保護カバー ［部品コード：B45871ACR01］
- 軽い衝撃から圧力計を保護します。
- ケース隙間から内部への水滴の浸入を抑制します。
- ご使用中のφ50圧力計に取付けできます。
- 材質：エチレンプロピレンゴム
※D型圧力計にはご使用できません。
仕様一覧表
| 部品コード | 圧力レンジ（MPa） | 部品コード | 圧力レンジ（MPa） |
|---|---|---|---|
| B34240BGE01 | 0～0.1 | B34240BGE10 | 0～6 |
| B34240BGE03 | 0～0.3 | B34240BGE11 | 0～10 |
| B34240BGE05 | 0～0.6 | B34240BGE12 | 0～16 |
| B34240BGE06 | 0～1 | B34240BGE13 | 0～25 |
| B34240BGE07 | 0～1.6 | B34240BGE16 | －0.1～0～0.3 |
| B34240BGE08 | 0～2.5 | B34240BGE18 | －0.1～0～0.6 |
| B34240BGE09 | 0～4 | B34240BGE19 | －0.1～0～1 |
外観図
［外観図備考］
■単位：mm
■ 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。

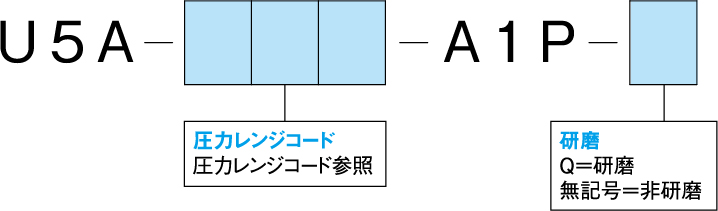

SUSパイプ継手仕様圧力計 U5A-A1Pシリーズ
| 圧力レンジコード | 圧力レンジ（MPa） | 圧力レンジコード | 圧力レンジ（MPa） |
|---|---|---|---|
| 001 | 0～0.1 | 160 | 0～16 |
| 003 | 0～0.3 | 250 | 0～25 |
| 006 | 0～0.6 | 01C | －0.1～0～0.1 |
| 010 | 0～1 | 03C | －0.1～0～0.3 |
| 016 | 0～1.6 | 06C | －0.1～0～0.6 |
| 025 | 0～2.5 | 10C | －0.1～0～1 |
| 060 | 0～6 | 16C | －0.1～0～1.6 |
| 100 | 0～10 | 25C | －0.1～0～2.5 |
