HGHシリーズ

特長

• 圧力調整器は、特別クリーン洗浄、特別組立仕様のハイグレードＧシリーズを使用しており、ガスの純度を保つよう配慮しています。
• ボンベ接続時に混入した空気を、外部に排除するパージバルブ機構を装備できます。
• パージバルブをガス別に装備して、ガスの供給を止めることなくボンベ交換やパージ操作をすることができます。
• 万一、安全弁からガスが漏れた場合、放出されたガスを外部に排除するブロー弁が安全弁部に装備できます（オプション・低圧用のみ）。
• ボンベ架台との組み合わせが容易にできます。

［外観図備考］

• 単位：mm
• 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。

仕様一覧表

［備考］  ■上記以外の仕様につきましては、ご相談ください。又は、接続継手のご指定がある場合はご指示ください。

仕様	高圧仕様
品番	HGH-2B-B	HGH-□□-B
取付減圧弁	GSR1-4-5A2A-4SW4SW-Z	GF1-2510-WS2-Z
入口形状	W22-14山右袋ナット	袋ナット又指定
出口形状	1/4SUSパイプ継手	1/4SUSパイプ継手
ボンベ本数	2本	指定
入口ブロー弁	有	有・無
配管系	－	－
オプション	架台、出口ブロー弁、安全弁排気継手

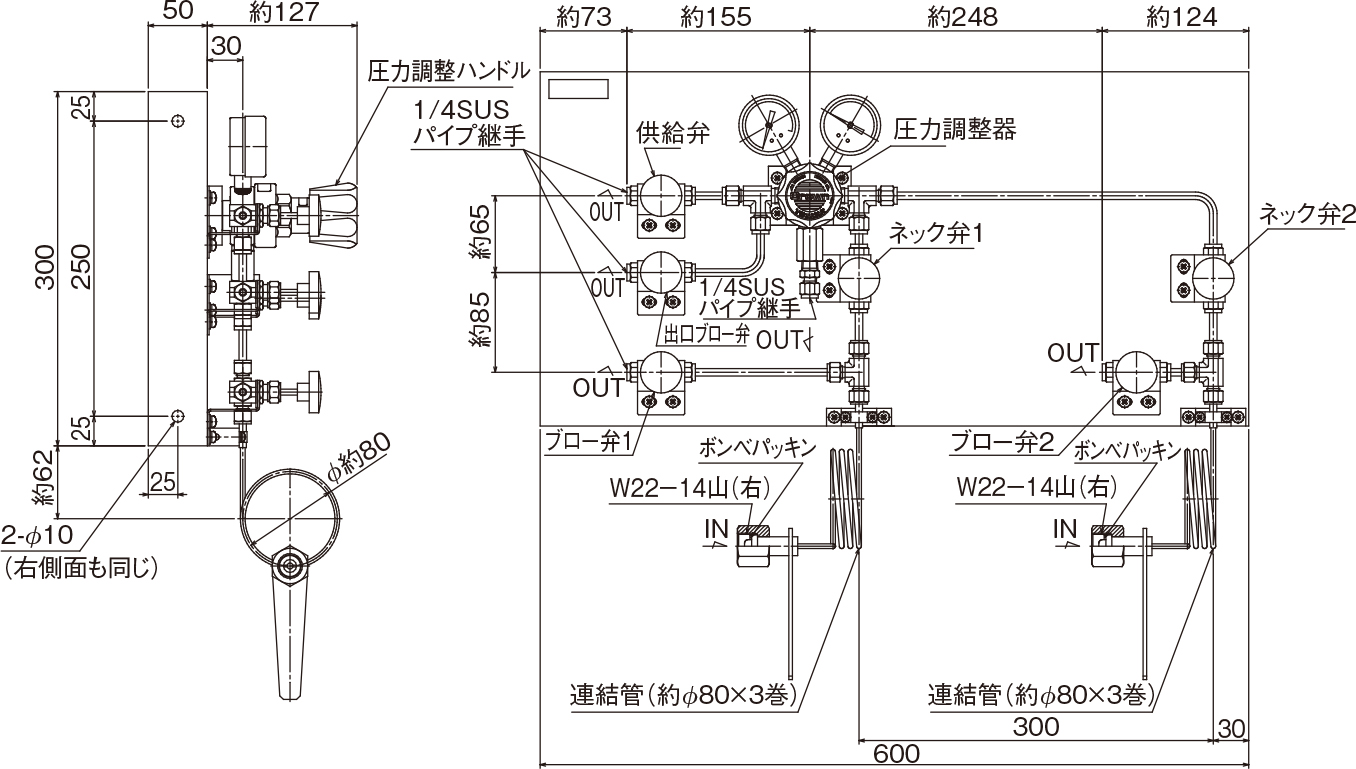

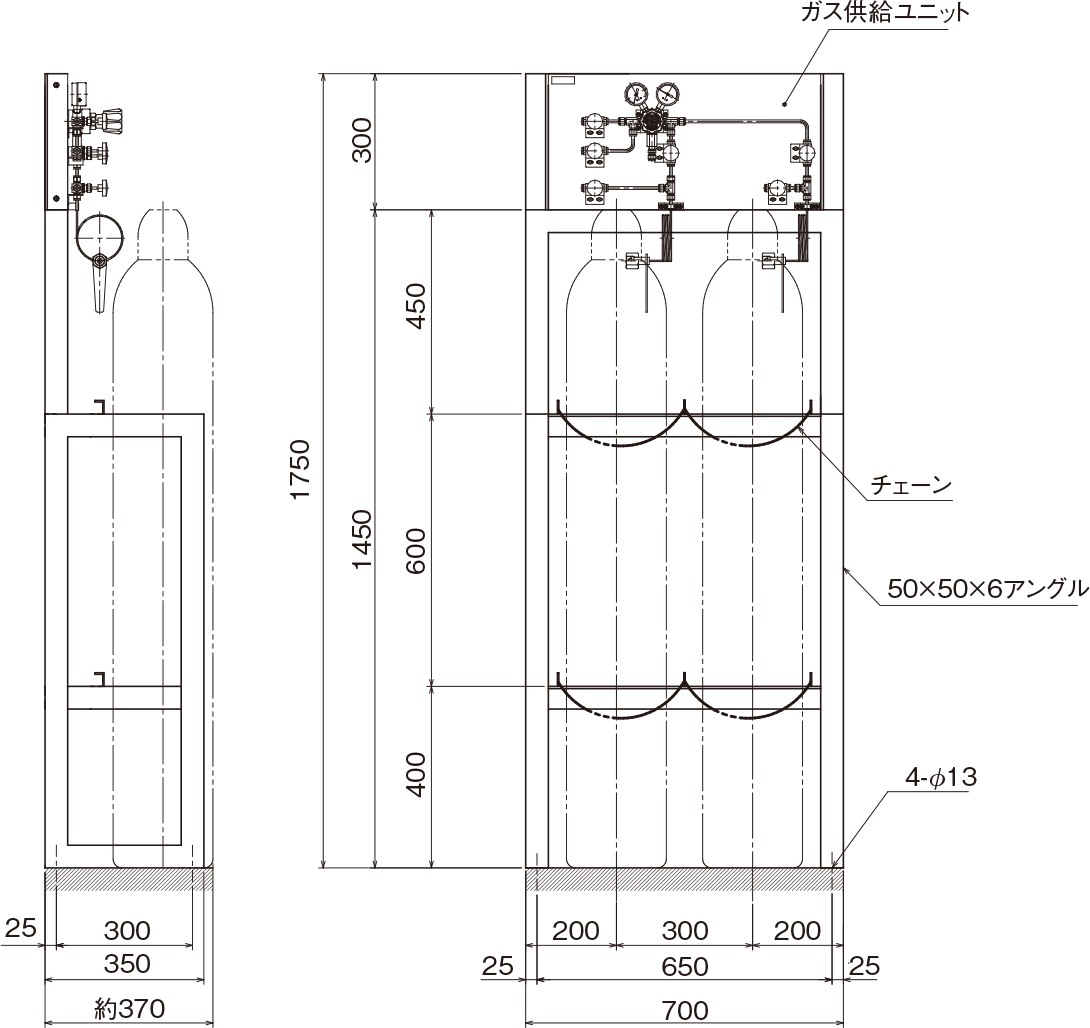

外観図

主要部材質

圧力調整器	SUS316
	C3604BD
連結管	SUS316
入口側ブロー弁	SUS316
ネック弁	SUS316
出口側ブロー弁	SUS316
供給弁	SUS316
パネル	SUS304
架台	SS

品番コード
