EXC-3シリーズ
半自動切替パネル
特長
- 本製品は、左右の入口に各々ボンベを接続しガスを供給すると供給側のボンベからガスが消費され、残量が少なくなると自動的に補助側のボンベへ切換えられ、ガス欠することなく連続供給する装置です。病院や研究所等、連続供給が必要な場所でのご使用に最適です。
- 本製品は、圧力の低い液化ガスにてご使用される際に最適です。
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
仕様一覧表

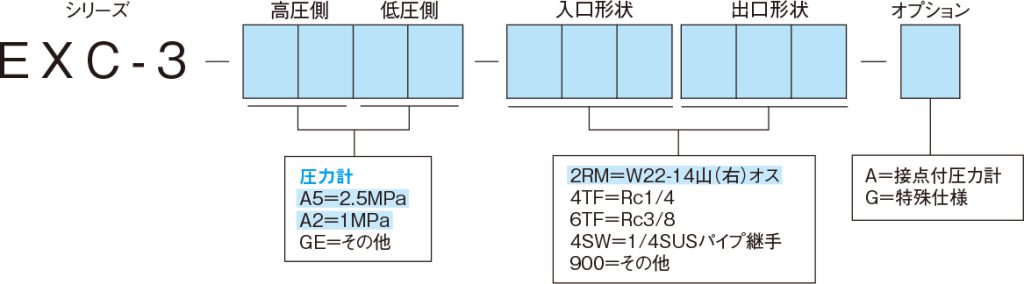

| 品 番 | EXC-3-5AA2-2RM6TF |
|---|---|
| 適用ガス | 一般液化ガス |
| 高圧側圧力計 | 2.5MPa計 |
| 低圧側圧力計 | 1MPa計 |
| 入口圧力（P1） | 0.8～0.99MPa |
| 調整圧力（P2） | 0.2～0.4MPa |
| 標準流量 | 160NL/min |
| 入口継手 | W22-14山（右）オス |
| 出口継手 | Rc3/8 |
| 付属品 | ボンベパッキン（PCTFE）×2枚 |
| 質量 | 10.5kg |
外観図
流量曲線図
［備考］
■ 左記データは、標準仕様での参考値です。また、ガス温度等により変動します。
主要部材質
| 切換弁本体 | C3604BD |
|---|---|
| 切換弁カバー | C3604BD |
| 調整器本体 | C3771BE |
| 調整器カバー | ADC12 |
| 弁座 | C3604BD |
| 弁シート | NBR |
| ダイヤフラム | NBR |
［注意事項］
■ 接点付圧力計は、可燃性ガスには使用できません。
