FR-IAKシリーズ

医療機器圧力調整器

FR-IAKシリーズ

機能
高圧用 入口高圧
仕様
高圧側圧力計
流量計付
材質
真鍮
標準流量
~20NL/min


特長

  • FR-ⅠAKは医療用具承認機器の加湿瓶付酸素ガス用圧力調整器で在宅用として設計された製品です。
  • FR-ⅠAKは無変動式(バランス式)の構造、2 L/m仕様の流量計を取り付けており、在宅用に最適です。

標準仕様

[備考]  ■流量計10 L/m以下の仕様はFR-ⅠKA(無変動型)をご使用ください。
型式 FR-ⅠAK
適用ガス 医療用酸素ガス[O2]
高圧側圧力計 25MPa計
入口圧力(P1)  14.8MPa
調整圧力(P2)  0.15MPa(固定)
流量計(設計圧力/方式) 2L/m,5L/m,10L/m(0.15MPa/IN式)
入口形状 W22-14山(右)袋ナット
出口形状 φ9mmホース継手
付属品 ボンベパッキン(ナイロン)×2枚
質量 1.0kg

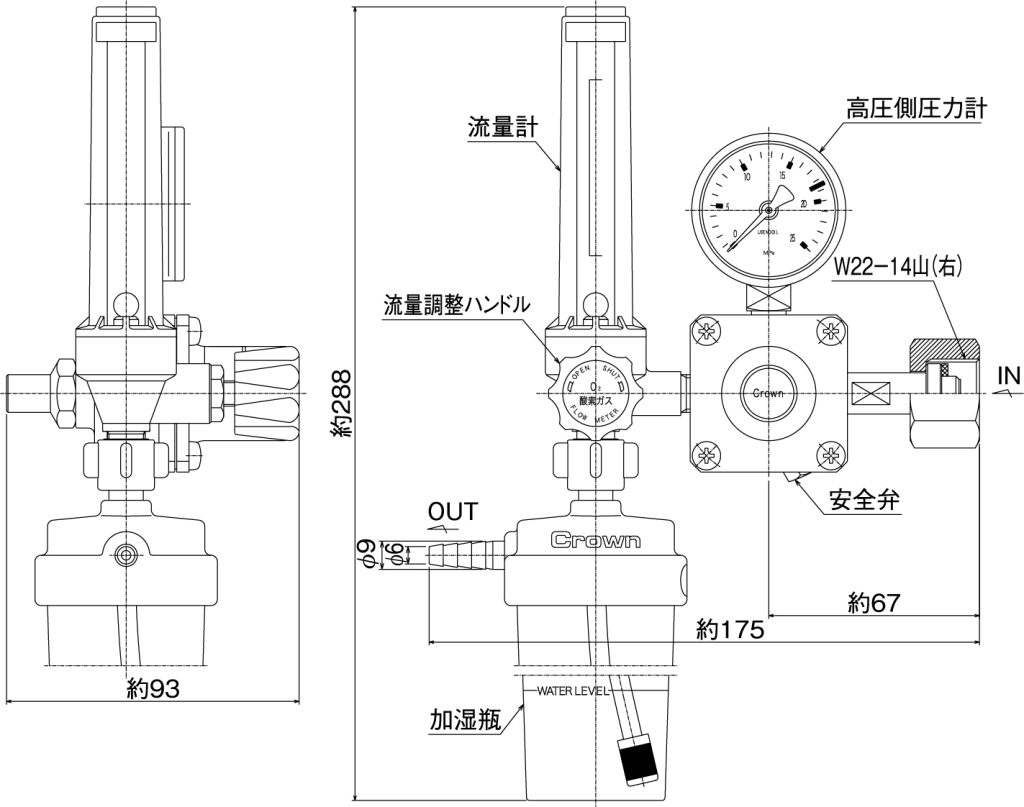

外観図

[外観図備考] ■単位:mm ■各寸法は、改良のため予告なく変更することがありますので、ご了承ください。

主要部材質

調整器本体 C3771BE
調整器カバー ZDC
弁座
弁シート PTFE
ダイヤフラム NBR
安全弁シート NBR

医療機器情報

医療機器承認番号 20100BZZ01946000号
一般的名称
(その他含まれる一般的名称)
酸素治療フローメーター
(高圧ガスレギュレーター/非加熱式加湿器)
クラス分類 Ⅱ(管理医療機器)
特定保守管理医療機器 該当
