LL2シリーズ（低圧大流量タイプ）
Lシリーズ低圧用
RoHS指令対応製品
特長
- 本器LL2シリーズは、接続形状が3/4サイズ以上の低圧大流量タイプでLL1製品より基本性能を向上させた製品です。
- 弊社LL1シリーズの流量拡大タイプ（面間寸法は同一）。
- 操作性向上のため、大型ハンドルを採用。
- ダイヤフラム部はメタルシールを採用。
仕様
| 入口圧力 | 2MPa以下 |
| 調整圧力 | Max.0.8MPa （レンジ仕様：0～0.2MPa、0～0.4MPa、0～0.6MPa、0～0.8MPa） |
| 元圧変動 | 入口圧力：0.1MPa当り、調整圧力変化量0.00162MPa |
| 耐圧圧力 | 3MPa（入口側） |
| Cv値 | 2.42 |
| 使用温度 | －10～＋40°C |
| 外部リーク | 1×10－9Pa・m3/s・He（真空法）（グレード”B”） |
| 質量 | 12.2kg |
| 取付方法 | 背面ビスによる取り付け |
外観図
［備考］
■ 単位：mm
■ 各寸法は、改良のため予告なく変更することがありますので、ご了承くだ
さい。
構造図
［備考］
■圧力調整ハンドルは、必要以上に押し込まないように、ご注意ください。
流量曲線図
［備考］
■各流量曲線データは、標準仕様での参考値です。
また、ガス温度等により変動します。
材質
| タイプ | LL2SS |
|---|---|
| 接ガス部 | |
| 本体 | SUS316 L |
| 調整弁棒 | SUS316 L |
| 弁座 | SUS316 L |
| ダイヤフラム | ハステロイ®C‐22 |
| 弁シート | PTFE（テフロン® ） |
| 緩衝スプリング | SUS316 |
| Oリング | PTFE（テフロン® ） FKM（テフロン系潤滑油塗布） |
| 圧力計部継手シール用ガスケット | Ni |
| 非接ガス部 | |
| 調整器カバー | SUS304 |
| 圧力調整ハンドル | A6063 S |
クリーン・レベル
| 非研磨仕様（グレード“B”） | 非研磨仕様（グレード“C”） | |
|---|---|---|
| 接ガス部表面処理 | 0.80μm Ra以下 | 切削面 |
標準面間寸法
JIS 10 k-40 Aフランジ 面間寸法 ………… 約244mm
［備考］
■ 圧力計接続継手のサイズおよび形状は、1 /4”フェイス・シール継手オスが標準です。
■ 入口・出口継手の種類・サイズおよび形状（オス、メス）の組み合わせは、品番コード表に示すものの中から選択可能です。
■ UJR®、VCR®、CVC®以外の継手の面間寸法は標準面間寸法と異なる場合があります。

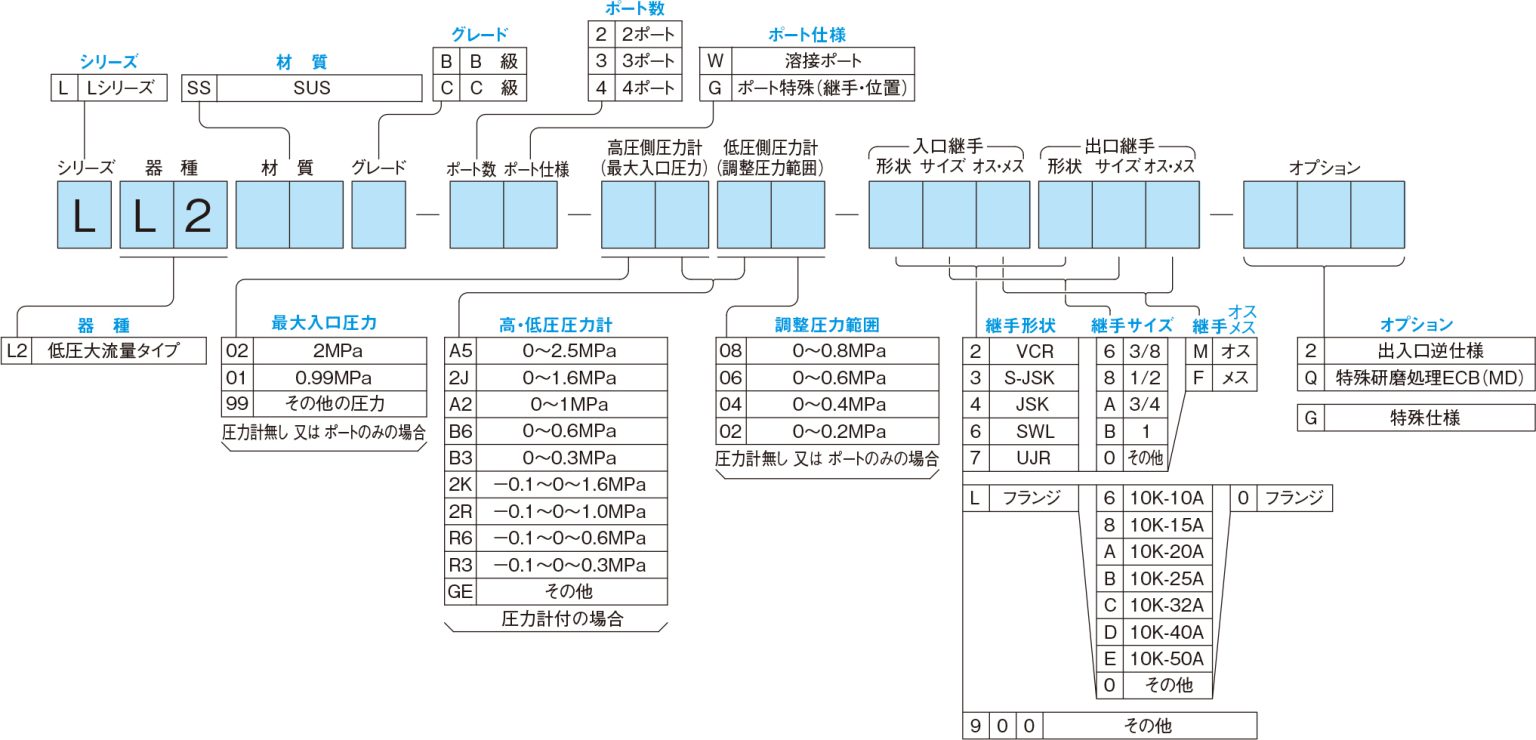

品番コード
