R36シリーズ（低圧中流量タイプ）
Rシリーズ低圧用
RoHS指令対応製品
New
特長
- 本器R36シリーズは、低圧専用タイプの高純度ガス用でR35の基本性能を向上させる目的で設計された製品です。
本体接続形状をねじ込み加工しており、豊富な継手の取り付けが可能な汎用性の高い製品です。 - UJRなどの溶接継手仕様は本体差し込み溶接で対応しております。
仕様
| 入口圧力 | 2MPa以下 |
| 調整圧力 | Max.0.99MPa （レンジ仕様：0～0.2MPa、0～0.4MPa、0～0.6MPa、0～0.99MPa） |
| 元圧変動 | 入口圧力：0.1MPa当り、調整圧力変化量0.0034MPa以下 |
| 耐圧圧力 | 9MPa（入口側） |
| Cv値 | 0.62 |
| 使用温度 | －10～＋40°C |
| 外部リーク | ネジ込み仕様（P）：1×10－9Pa・m3/s・He（真空法） 溶接仕様（W）：1×10－11Pa・m3/s・He（真空法） （但し、グレード“C”はN2ガスによる24時間封入テスト） |
| 質量 | 約1.7kg（3/8、1/2フェイスシール継手溶接3ポートタイプ） |
| 取付方法 | 背面ビスによる取り付け（オプション：前面パネルマウント） |

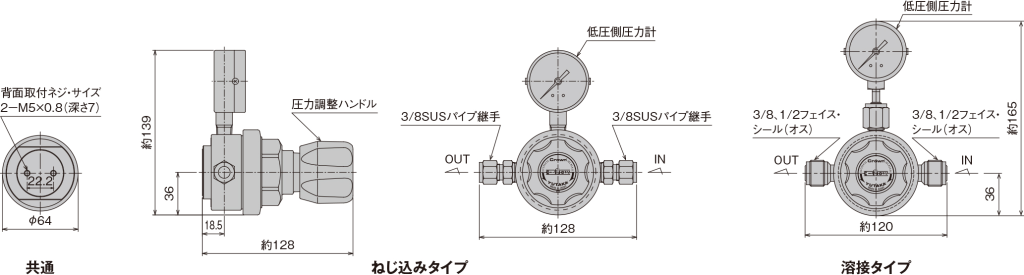

外観図
構造図
［備考］ ■圧力調整ハンドルは、必要以上に押し込まないように、ご注意ください。 ■ねじ込みポート（P）仕様はフィルターを内蔵しています。
流量曲線図
［備考］
■各流量曲線データは、標準仕様での参考値です。
また、ガス温度等により変動します。
材質
| タイプ | R36SS | R36SS-CO |
|---|---|---|
| 接ガス部 | ||
| 本体 | SUS316 L | |
| 調整弁棒 | SUS316 L | |
| 弁座 | SUS316 L | |
| ダイヤフラム | SUS316 L | |
| 弁シート | PCTFE（ダイフロン® ） | |
| 緩衝スプリング | SUS316 | |
| 圧力計部継手シール用ガスケット | Ni | SUS316 |
| パッキン材 | PTFE（テフロン® ） | |
| 非接ガス部 | ||
| 調整器カバー | 真鍮（ニッケルメッキ） | |
| 圧力調整ハンドル | ABS樹脂 | |
| Oリング | NBR | |
クリーン・レベル
| 非研磨仕様（グレード“B”） | 研磨仕様（グレード“A”） | |
|---|---|---|
| 接ガス部表面処理 | 0.80μm Ra以下 | 0.18μm Ra以下 |
標準面間寸法
NPT3 /8メス・本体面間寸法 ………………… 約64mm
3 /8”、1 /2”フェイス・シール継手面間寸法
（オス・メス同一） …………………………… 約120mm
3 /8”SUSパイプ継手面間寸法 …………………約128mm
［備考］
■ 圧力計接続継手のサイズおよび形状は、1/4”NPTメス･ネジまたは、1/4”フェイス・シール継手オスが標準です。
■ 入口・出口継手の種類・サイズおよび、形状（オス・メス）の組み合わせは、品番コード表に示すもののなかから選択可能です。
■ UJR®、VCR®、CVC®以外の継手の面間寸法は標準面間寸法と異なる場合があります。
品番コード
［注記］
圧力計付の場合の調整圧力は、最大目盛値の60%以内です。
