L26-D／LH2-D（旧；UDM・UDL）
Dシリーズ電子制御式
RoHS指令対応製品
New
特長
- 電子制御により流量放出時の圧力の変動を自動的に制御できます。
- 電源DC24Vと駆動用Air、フィードバック用圧力センサーをご用意ください。
- RS485通信を利用して、遠隔操作で任意の圧力設定が可能です。
仕様
| 入口圧力 | 2MPa以下 |
| 調整圧力 | 0.05～0.99MPa |
| 最大流量 | 最大100L/min |
| 電源電圧 | DC24V±10% |
| 消費電力 | 200mA以下 |
| 外部通信 | RS-485 |
| 圧力センサ入力 | 4～20mA（1～5Vオプション） |
| 駆動Air供給圧範囲 | 0.4～0.6MPa |
| 駆動Air取合 | M5メス |
| 外部リーク | 1×10－11 Pa・m3/sec・He（真空法） |
| 質量 | L26-D＝約1.6kg LH2-D＝約6kg |

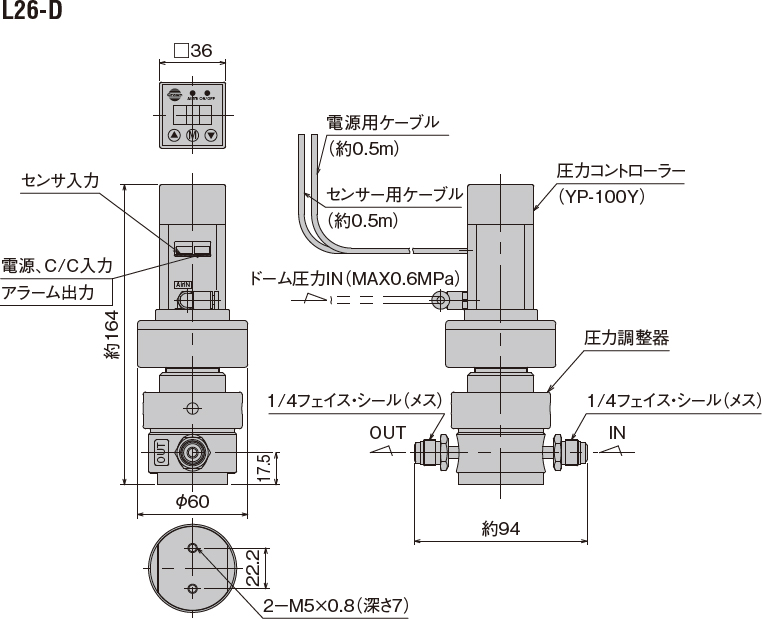

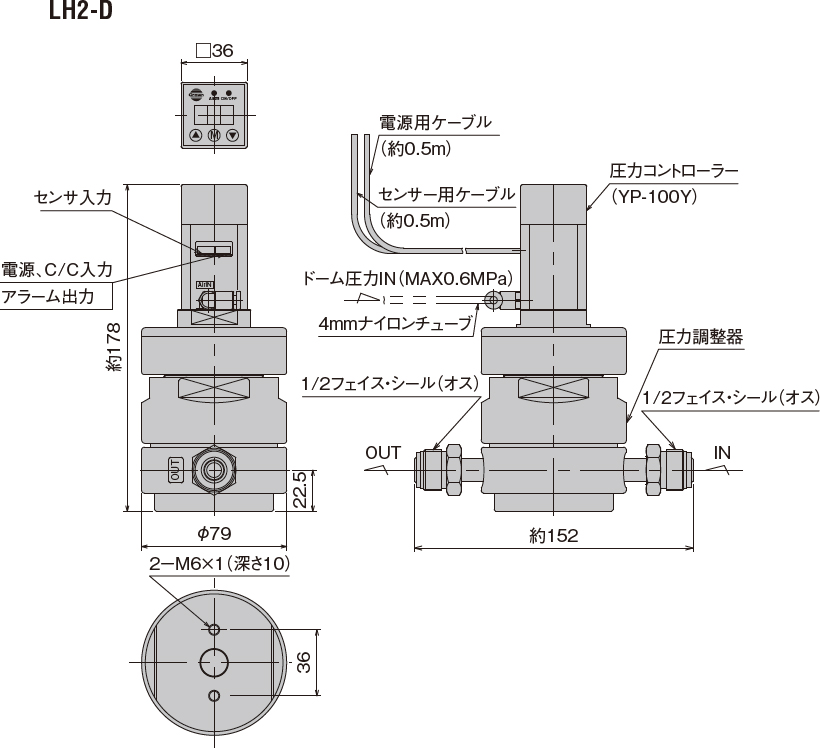

外観図
［備考］
■ 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
使用用途例
流量曲線図
L26-D
LH2-D
［備考］
■各流量曲線データは、標準仕様での参考値です。また、ガス温度等により変動します。
材質
| タイプ | L26SS、LH2SS | L26SH、LH2SH |
|---|---|---|
| 接ガス部 | ||
| 本体 | SUS316L | |
| 調整弁 | SUS316L | ハステロイC-22 |
| 弁座 | SUS316L | ハステロイC-22 |
| ダイヤフラム | SUS316L | |
| 弁シート | PCTFE | |
| 緩衝スプリング | SUS316 | |
クリーン・レベル
| 非研磨仕様（グレード“B”） | 研摩仕様（グレード“A”） | |
|---|---|---|
| 接ガス部表面処理 | 0.8μm Ra以下 | 0.18μm Ra以下 |
標準面間寸法
L26-D 1/4”フェイス・シール継手面間寸法
（オス、メス同一） ………………………………… 約94mm
LH2-D 3/8”・1/2”フェイス・シール継手面間寸法
（オス、メス同一） ……………………………… 約152mm
品番コード
