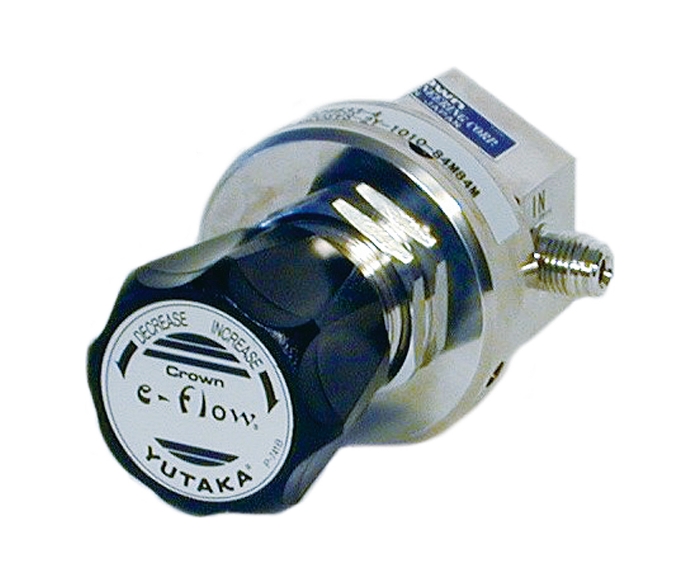

U20シリーズ（高圧標準流量タイプ）
Uシリーズ
RoHS指令対応製品
【お知らせ】
Uシリーズ（U20、U25、U31）一体削り出し継手面間88mm仕様は、材料確保が困難な状況となりましたため誠に勝手ながら生産を中止させていただく事となりました。
なお、買い替え、または、同面間のご希望の場合は本体溶接仕様の特殊面間で対応いたします。
仕様
| 入口圧力 | 14.8MPa以下 |
| 調整圧力 | Max.0.99MPa（レンジ仕様：0～0.5MPa、0～0.99MPa） |
| 元圧変動 | 入口圧力：0.1MPa当り、調整圧力変化量0.00086MPa |
| 耐圧圧力 | 1次側22.2MPa |
| 使用温度 | －10～＋40°C |
| 外部リーク | 1×10－11Pa･m3/s・He（真空法） |
| 質量 | 約1.4kg |
| 取付方法 | 前面パネル取付用ナットまたは背面ビスによる取付 |
外観図
［備考］
■ 圧力調整ハンドルは、必要以上に押し込まないように、ご注意ください。
■ 本製品には、フィルターが内蔵されておりません。
構造図
流量曲線図
［備考］
■各流量曲線データは、標準仕様での参考値です。
また、ガス温度等により変動します。
材質
| タイプ | U20SS | U20SH | U20SV | U20VH |
|---|---|---|---|---|
| 接ガス部 | ||||
| 本体 | SUS316L | SUS316L 真空二重溶解材 |
||
| ダイヤフラム | ハステロイ®C-22 | |||
| 弁シート | PCTFE（ダイフロン®） | |||
| 調整弁棒 | SUS316L | ハステロイ® C-22 |
SUS316L | ハステロイ® C-22 |
| 圧力計部継手シール用ガスケット | Ni | |||
| 非接ガス部 | ||||
| 調整器カバー | SUS304 | |||
| 調整器カバー | ABS樹脂 | |||
| Ｏリング | NBR | |||
クリーン・レベル
| 研磨仕様（グレード“S”） | |
|---|---|
| 接ガス部表面処理 | 0.08μm Ra以下 |
標準面間寸法
1/4”フェイス・シール継手面間寸法
（オス、メス同一） ……………………………… 約122mm
品番コード
※1 U20シリーズのみ選択可能
※2 圧力計付仕様はLシリーズになります。
※3 圧力計ポート付、3W、4W仕様はGを付けて接続形状を指示してください。
